產品名稱：T2類浪涌保護器
產品型號：NPS01-FB120/420/4、NPS01-FB160/420/4

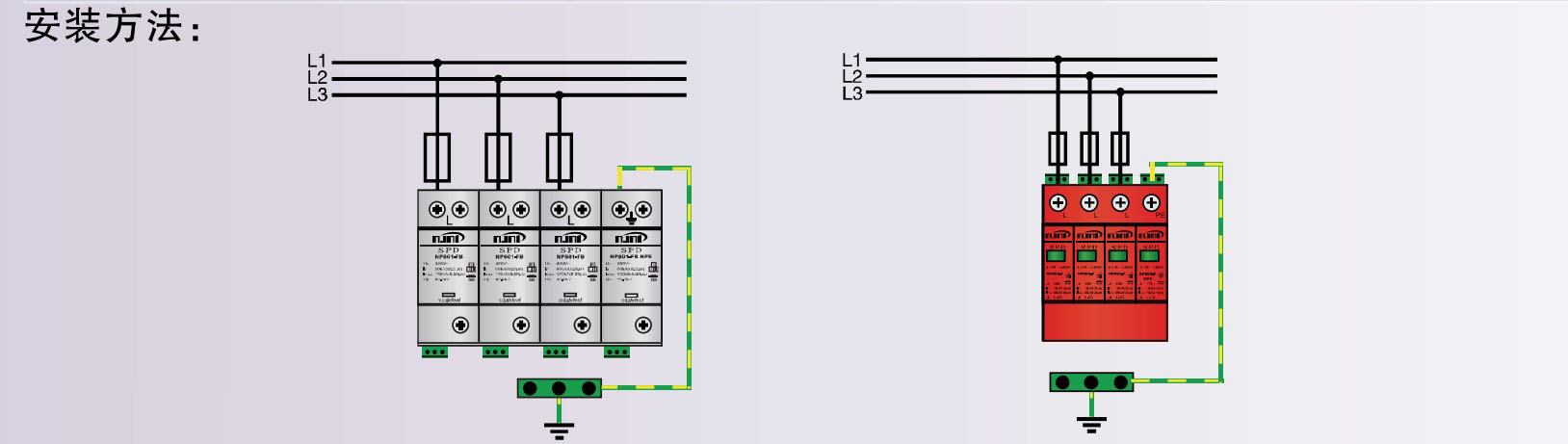

用 途：產品主要用于通信、鐵路、計算機網絡、電力、氣象、交通、住宅等領域交流電源設備的第一級（B級）雷電過電壓的防護，安裝在低壓主（分）配電柜或低壓總開關柜內，并聯在電源進線處
特點：
1.選用優質壓敏電阻，通過10/350μs和8/20μs沖擊雷電流測試
2.采用全新的雙彈片脫扣結構技術，防止金屬疲勞導致脫口失效，增強產品安全性、可靠性、穩定性和耐沖擊性更強
3.采用滑塊及壓板結構，將可視化故障顯示窗口與內部電氣化完全隔開，增強電氣安全，杜絕電弧煙霧將指示窗口熏黑導致指示失效
4. 帶遠程告警接點方便需要遠程監視
5.35mm標準導軌設計，安裝方便

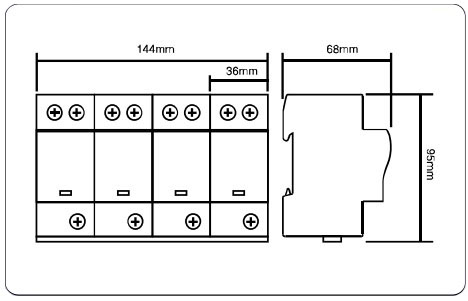

原理圖及外形尺寸圖：
技術參數：
|
產品型號 |
Uc |
Imax/In(kA) |
Up |
tA |
保護模式 |
SPD類別 |
|
NPS01-FB160/420/4 |
420V~ |
160/80kA |
2.5KV |
≤25ns |
L/N-PE |
限壓型 |
|
NPS01-FB160/420/3+1 |
420V~ |
160/80kA |
2.5KV |
≤25ns |
L-N |
限壓型 |
|
255V~ |
160/80kA |
2.5KV |
≤100ns |
N-PE |
開關型 |
|
|
NPS01-FB160/420/3 |
420V~ |
160/80kA |
2.5KV |
≤25ns |
L-N、L/N-PE |
限壓型 |
|
NPS01-FB160/420/2 |
420V~ |
160/80kA |
2.5KV |
≤25ns |
L/N-PE |
限壓型 |
|
NPS01-FB160/420/1+1 |
420V~ |
160/80kA |
2.5KV |
≤25ns |
L-N |
限壓型 |
|
255V~ |
160/80kA |
2.5KV |
≤100ns |
N-PE |
開關型 |
|
|
NPS01-FB160/420/1 |
420V~ |
160/80kA |
2.5KV |
≤25ns |
L-N、L/N-PE |
限壓型 |
|
NPS01-FB120/420/4 |
420V~ |
120/60kA |
3.0KV |
≤25ns |
L/PE |
限壓型 |
|
NPS01-FB120/420/3+1 |
420V~ |
120/60kA |
3.0KV |
≤25ns |
L-N |
限壓型 |
|
255V~ |
120/60kA |
3.0KV |
≤100ns |
N-PE |
開關型 |
|
|
NPS01-FB120/420/3 |
420V~ |
120/60kA |
3.0KV |
≤25ns |
L-N、L/N-PE |
限壓型 |
|
NPS01-FB120/420/2 |
420V~ |
120/60kA |
3.0KV |
≤25ns |
L/N-PE |
限壓型 |
|
NPS01-FB120/420/1+1 |
420V~ |
120/60kA |
3.0KV |
≤25ns |
L-N |
限壓型 |
|
255V~ |
120/60kA |
3.0KV |
≤100ns |
N-PE |
開關型 |
|
|
NPS01-FB120/420/1 |
420V~ |
120/60kA |
3.0KV |
≤25ns |
L-N、L/N-PE |
限壓型 |
|
注：以上類型產品可選配遙信，帶遙信相應產品在原有型號后加/FM，如型號NPS01-FB120/420/4/FM； |
||||||
